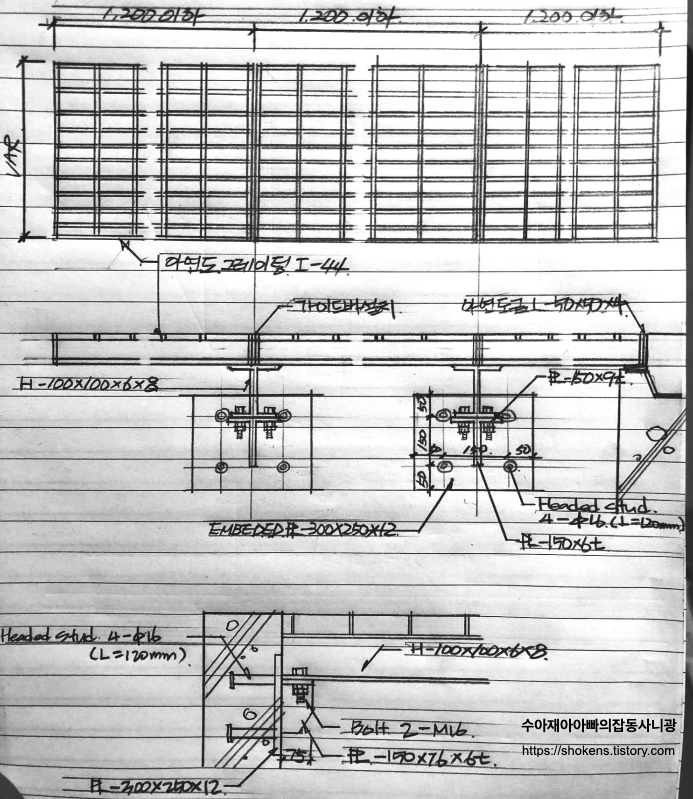

환기구 덮개 상세도 (너비 2m 이상일 경우)

너비가 2미터가 넘는 장스팬의 환기구 덮개의 경우

그레이팅 아래에 보강빔의 설계가 필요하다.

1,200mm 단위로 아연도 그레이팅 덮개를 덮고

그 아래에 H빔을 설치한다.

빔을 지지하기 위해서는 embeded plate를 설치한다.









*시방사항

   1. 점검구 크기 및 적용하중을 고려하여 아연도 그레이팅 및 부재를 선정하고 필요시 보강할 것.

   2. 매립형 앵커 사용을 원칙으로 하고 후시공 앵커가 불가피할 경우 승인된 절차에 따라 앵커를 시공할 것.

   3. 깊이가 2m 이상일 경우 추락방지 시설을 설치할 것.
