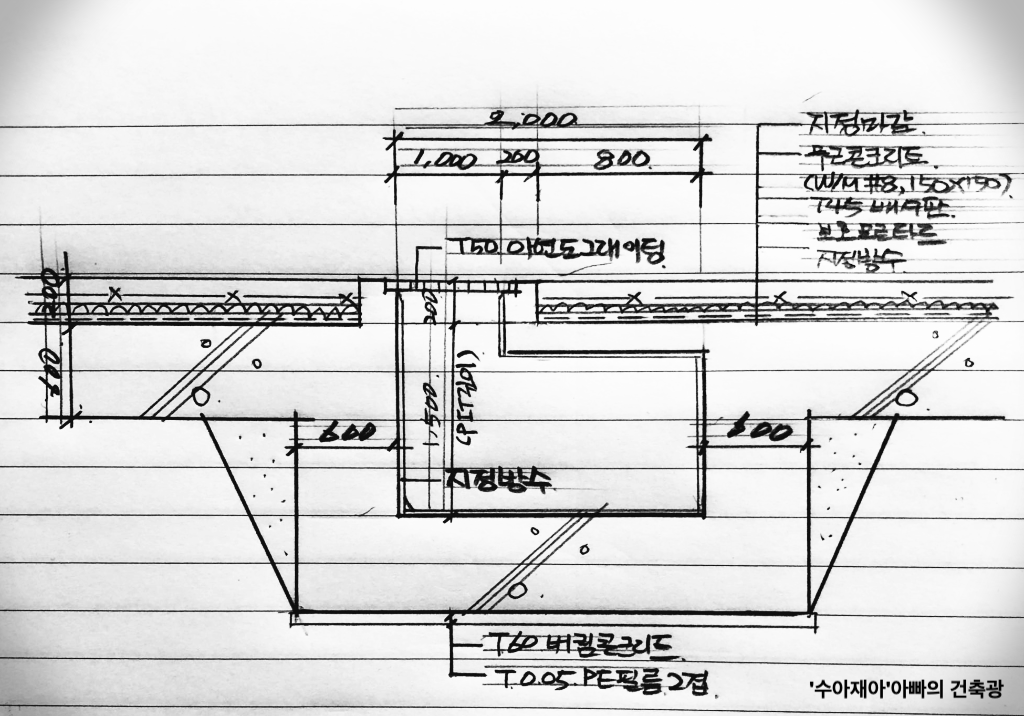

건축물 최하층 집수정 상세도를 한번 그려봤다.
복잡해 보이지만 찬찬히 뜯어보면 이해가 쉽게 된다.
(치수가 스케일에 맞지 않은 부분은 양해를...치수만 참고해 주시길)
기초두께도 건물에 따라 다르고, 집수정 깊이도 집수용량에 따라 달라진다.
마감, 방수 모두 지정으로 표기해 두었으니 필요에 따라 바르시면 된다.
몇 번 따라 그려보면 금방 외워진다.
