지하주차장 설계시 차로폭, 경사로구배, 연석설치 폭

지하주차장 설계는 거의 공식이 정해져 있는 것처럼  아주 기본적인 설치폭들이 정해져 있다.

지하구조물은 지상과 다르게, 규모를 크게 가져가면 그만큼 많은 굴토를 해야하기 때문에

단순히 지상층 공사비가 늘어나는 것과는 차원이 다르게 공사비가 상승하기 때문에

경제적인 설계가 요구된다.

우선 주차방식은 당연히 직각주차방식이 된다.







주차구획의 폭

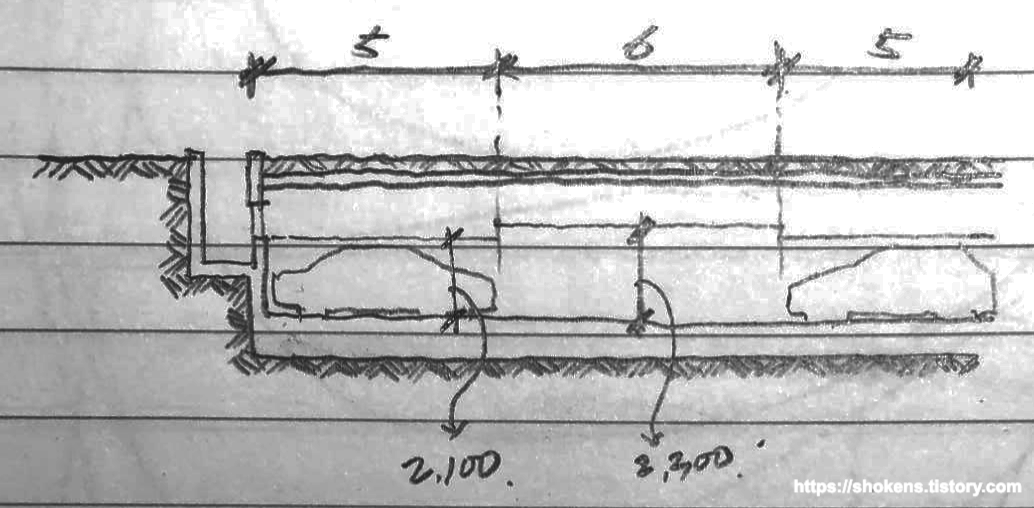

따라서 기본적으로 양방향 직각주차시에는 5m (주차)x 6m (차로) x 5m (주차) 가 된다.



주차장 단면 높이

주차장 단면상 높이는 다음과 같다.

• 차량통행로의 높이 : 2.3m 이상
• 주차구획의 높이 : 2.1m 이상

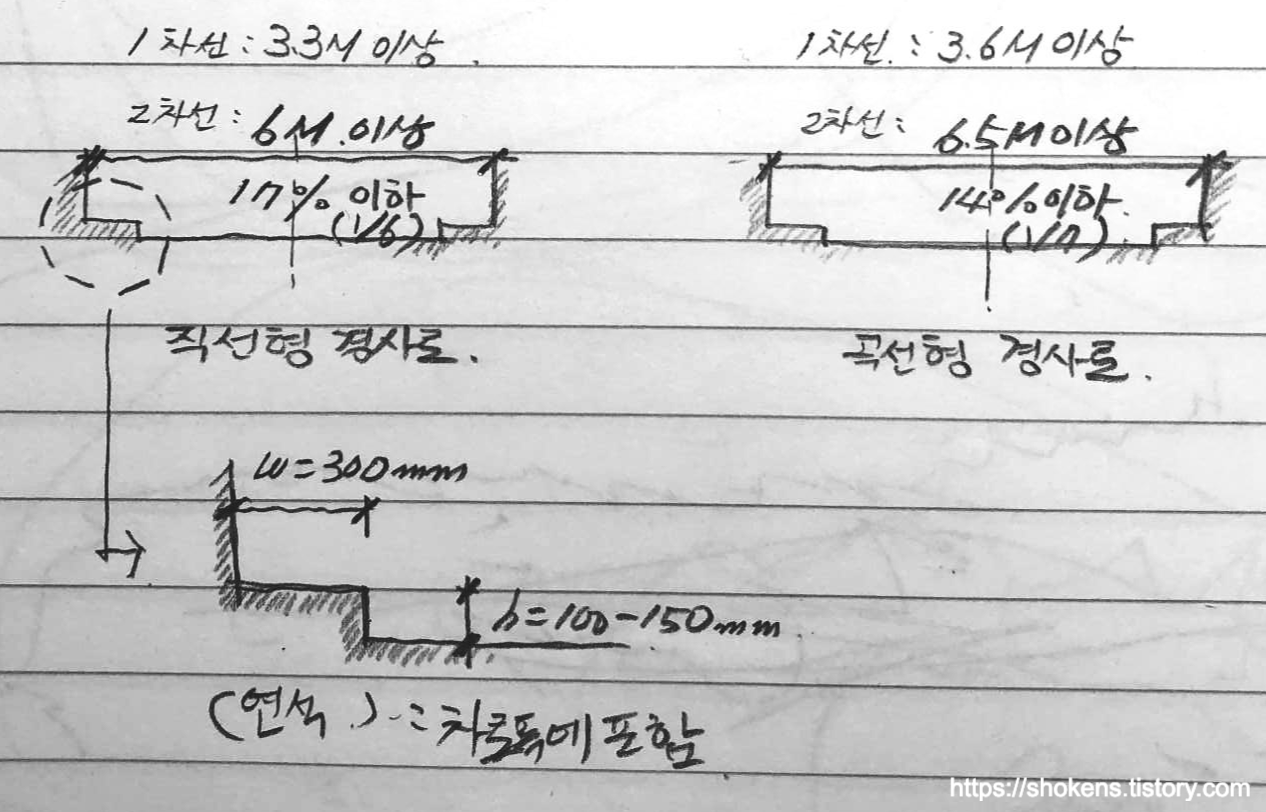

경사로 (램프) 기본폭 및 구배

경사로 종류	경사도	1차선	2차선
직선형	17% 이하 (1/6)	3.3m 이상	6m 이상
곡선형	14% 이하 (1/7)	3.6m 이상	6.5m 이상



연석설치

보통 연석은 폭 300mm, 높이 100~150mm 로 설치하고, 권장 차로폭에 포함된다.
